Shure PA821b

Een "pro" schakel in het hart van een Shure RF-systeem

De Shure SSX PA821B is gericht op veeleisende RF-configuraties met een duidelijk doel: de antenneverdeling centraliseren en de infrastructuur betrouwbaarder maken. Oorspronkelijk ontworpen voor PSM-zenders, past hij natuurlijk in een technische rack en helpt hij multi-zender setups te stroomlijnen door het aantal antennes en bekabeling te beperken. Zijn extra troef, de passieve 2-naar-1 combiner, vergemakkelijkt uitbreiding in cascade wanneer het aantal kanalen toeneemt.

Voor wie en voor welke toepassingen?

Deze antenneverdelers is ideaal voor monitor engineers, stage managers, dienstverleners en integratoren die multi-gebruikers in-ear monitoring systemen beheren. Hij is perfect geschikt voor podia met beperkte ruimte, mobiele RF-racks en vaste installaties die een nette architectuur vereisen. De mogelijkheid om hem als ontvanger combiner te gebruiken, met voeding voor actieve antennes, maakt ook een flexibelere aanpak mogelijk om de RF-dekking te optimaliseren afhankelijk van de te bedienen zones.

Belangrijkste functies: cascade, breedband en voeding voor actieve antennes

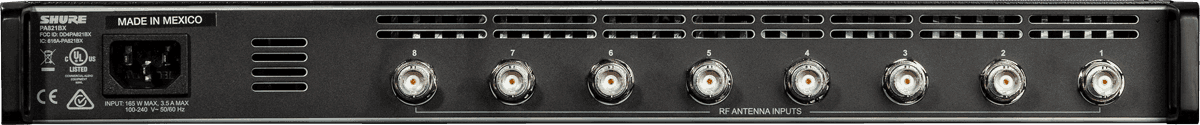

Actieve combiner met 8 ingangen: centralisatie en RF-beheer

Met zijn 8 ingangen maakt de PA821B het mogelijk meerdere zenders te bundelen op een coherente antenne-infrastructuur, terwijl een breedband aanpak behouden blijft die geschikt is voor diverse frequentieomgevingen. De opgegeven bandbreedte van 470 tot 865 MHz maakt hem bijzonder praktisch bij gebruik van verschillende frequentieparken of wanneer configuraties van locatie tot locatie veranderen.

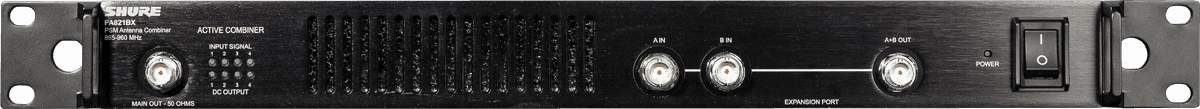

Geïntegreerde passieve combiner om twee units in cascade te schakelen

De geïntegreerde passieve 2 ingangen / 1 uitgang combiner is een echt voordeel in een rack: hij maakt het mogelijk twee combiners in cascade te schakelen om het aantal benodigde zendantennes te verminderen. Resultaat: een overzichtelijkere bekabeling, ruimtewinst en snellere op- en afbouw.

Microfoonontvangstmodus en voeding via interne DIP-schakelaars

De PA821B kan ook worden gebruikt als combiner voor microfoonontvangerantennes. Dankzij de 10 interne DIP-schakelaars kunt u de voeding voor actieve antennes inschakelen, wat de deur opent naar grotere uitrolmogelijkheden en een betere systeemaanpassing wanneer het podium, de regie en de ontvangstzones verspreid zijn.

Technische specificaties

Categorie	accessoire voor in-ear monitoring	Gewicht	4.8 kg
Type	antennecombiner	Afmetingen (mm)	43 x 401 x 365

Formaat	1U 19" rack	Max. toegestane vermogen	24 dBm - 250 mW
Gewicht (kg)	4,80 kg	Max. toegestane vermogen passieve combiner	33 dBm - 2 W
RF-bandbreedte	470 tot 865 MHz	Type connector	BNC
