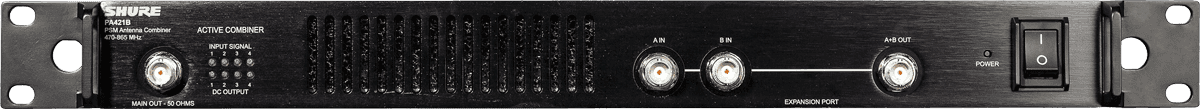

Shure PA421b

Een breedbandverdeler ontworpen voor moderne rackconfiguraties

De PA421B is bedoeld voor installaties waar RF betrouwbaarheid en nette rackindeling voorop staan: tours, tv-studio's, corporate events, gebedshuizen of verhuurparken. Het 1U 19 inch rackformaat maakt integratie in een technische lade eenvoudig, terwijl de RF-bandbreedte van 470 tot 865 MHz hem geschikt maakt voor diverse frequentieconfiguraties, vooral bij het beheren van meerdere zenders of het optimaliseren van een frequentieplan op hetzelfde evenement.

Voor wie en voor welke toepassingen?

Als u meerdere ear monitoring zenders gebruikt (vooral PSM-systemen) en het aantal zendantennes wilt verminderen, biedt de PA421B een nette en efficiënte oplossing: minder zendpunten, minder rommel en eenvoudiger beheer bij op- en afbouw. Hij is ook geschikt voor RF-technici die een coherent rack willen structureren met gedistribueerde voeding en controlelampjes, terwijl ze toch ruimte houden voor uitbreiding via cascade.

Naast ear monitoring kan hij ook gebruikt worden als verdeler voor microfoonontvanger antennes om de ontvangstdekking te vergroten, vooral door gebruik te maken van actieve antennes (voeding schakelbaar via DIP). Dit is bijzonder nuttig wanneer het podium, de coulissen of een publiekszone een robuustere ontvangst vereisen.

Belangrijkste functies en sterke punten in gebruik

Actieve combinatie met 4 ingangen: zendingsoptimalisatie

De PA421B is een actieve breedband antenneverdelers met 4 ingangen voor PSM-zenders. Het doel is duidelijk: meerdere uitzendingen samenbrengen op één zendketen, voor een overzichtelijkere installatie en minder antennes op een al druk podium.

Geïntegreerde passieve verdeler voor cascade

Voor grotere setups bevat de PA421B een passieve verdeler 2 ingangen / 1 uitgang. Deze sectie is bedoeld om twee verdelers in cascade te schakelen, waardoor het aantal kanalen toeneemt terwijl het aantal zendantennes verminderd blijft. Een groot voordeel bij live-optredens wanneer extra IEM-mixen moeten worden toegevoegd zonder de hele RF-uitzending te herstructureren.

12V DC voedingsdistributie en visuele controle

De PA421B biedt 4 12V DC voedingsuitgangen voor PSM900 zenders. In live-omgevingen voorkomt gecentraliseerde voeding geïmproviseerde stekkerdozen en maakt het rack veiliger. Voor monitoring bevat het apparaat 4 RF-aanwezigheids-LEDs en 4 12V voedings-LEDs: ideaal om snel problemen te diagnosticeren (RF-verlies, ontbrekende voeding, niet gevoede zender) zonder apparatuur te hoeven verwijderen.

Microfoonontvangst compatibiliteit: voeding voor actieve antennes via DIP

Naast ear monitoring kan de PA421B gebruikt worden als verdeler voor microfoonontvanger antennes. De 10 interne DIP-schakelaars maken het mogelijk om voeding voor actieve antennes te activeren, om de ontvangst beter te verdelen of te versterken. Deze flexibiliteit helpt bij het vermeerderen van bruikbare zones (podium, backstage, side fill, technische zones) terwijl een nette en gecontroleerde RF-architectuur behouden blijft.

Bijgeleverde accessoires: klaar voor integratie

De PA421B wordt geleverd met essentiële bekabeling voor snelle rackmontage: 4 BNC-kabels van 60 cm, 1 BNC-kabel van 30 cm en 4 voedingskabels. Dit vergemakkelijkt de integratie met nabijgelegen zenders in het rack, beperkt onnodige lengtes en houdt kabelroutes netjes.

Technische specificaties

Categorie	accessoire voor in-ear monitoring	Gewicht	4.3 kg
Type	antennecombiner	Afmetingen (mm)	43 x 401 x 365

Rackformaat	1U 19 inch	Max. toelaatbaar vermogen	24 dBm - 250 mW
Gewicht (kg)	4,30 kg	Max. toelaatbaar vermogen passieve verdeler	33 dBm - 2 W
RF-bandbreedte	470 tot 865 MHz	PSM voeding	15V DC - max. 660 mA
