Shure UA845UWB-e

Een centraal element voor professionele HF-configuraties in VHF en UHF

Ontworpen om naadloos te integreren in een park van professionele HF-ontvangers, vereenvoudigt deze actieve multiband antenneverdeler installaties waarbij meerdere ontvangers dezelfde antennes moeten delen. In plaats van antennes te vermenigvuldigen (en de risico's op interferenties, verwarrende bekabeling of inconsistente RF-niveaus), centraliseert hij het signaal en vormt hij een sleutelcomponent in een betrouwbare HF-keten, vooral naast de QLXD-, ULXD- en UR-series.

Voor wie en voor welke toepassingen?

Deze antenneverdeler is bedoeld voor geluidsprofessionals, technici, vaste installaties (theaters, conferentiezalen, gebedshuizen) en evenementenomgevingen die meerdere HF-kanalen gelijktijdig gebruiken. Hij is bijzonder relevant wanneer u de RF-ontvangst wilt beveiligen, tijd wilt winnen bij de opbouw en een overzichtelijke infrastructuur wilt behouden (antennes op hoogte, ontvangers in de regiekamer, beheersbare kabelafstanden).

Hij is ook zeer geschikt voor hybride configuraties waar ontvangers op verschillende banden naast elkaar bestaan: de frontbediening maakt snelle aanpassing aan de werkband mogelijk, zonder uw rack te compliceren of accessoires te wisselen.

Belangrijkste functies: RF-distributie, cascade en voeding

Multiband selectie aan de voorkant

De bandselector aan de voorkant maakt het mogelijk om te schakelen tussen verschillende VHF/UHF frequentiebanden. Dit is een praktisch voordeel in gebruik: u past de antenneverdeling aan de daadwerkelijk gebruikte band van uw ontvangers aan, terwijl u een directe ergonomie voor het veld behoudt (snelle controle, configuratiewijziging, gedeeld park).

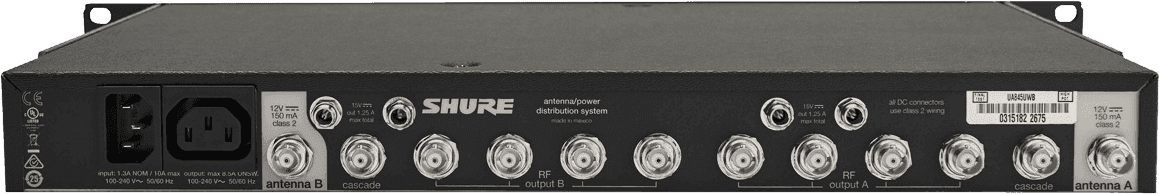

4 RF-uitgangen per antenne + cascadepoort

Met 4 RF-uitgangen per antenne sluit u netjes meerdere ontvangers aan op hetzelfde antennepaar. De RF cascadepoort biedt extra flexibiliteit: aansluiting van een vijfde ontvanger of ketening naar een andere antenneverdeler om het systeem uit te breiden. Dit is een ideale aanpak wanneer het aantal kanalen verandert (studio, tour, tijdelijke versterking) en u een coherente RF-architectuur wilt behouden.

Voeding van actieve antennes en ontvangers

Dit model kan actieve antennes voeden (handig wanneer antennes ver verwijderd zijn en u kabelverliezen wilt compenseren). Het kan ook voeding leveren aan enkele ontvangers zoals QLXD4E of ULXD4E via zijn 4 uitgangen van 15 V. Zo vermindert u het aantal individuele voedingen en maakt u de bekabeling netter en sneller te beveiligen in het rack.

Eenvoudige monitoring dankzij RF-saturatie LED's

Aan de voorkant lichten twee LED's op bij RF-saturatie. Deze onmiddellijke visuele indicatie helpt snel een te hoog RF-niveau te diagnosticeren (nabijheid van zenders, drukke omgeving, antenneplaatsing herzien), om zo een comfortabelere exploitatieruimte te herstellen.

Wordt geleverd klaar voor integratie

De verdeler wordt geleverd met de benodigde antenne- en voedingsbekabeling voor de verschillende genoemde ontvangers. Een echte tijdwinst bij ingebruikname: u standaardiseert uw installatie en vermijdt losse aankopen die de voorbereiding vertragen.

Technische specificaties

RF-bandbreedte 1	174 tot 216 MHz	RF-bandbreedte 5	1785 tot 1805 MHz
RF-bandbreedte 2	470 tot 960 MHz	Voeding actieve antenne	12 V DC - max. 300 mA
RF-bandbreedte 3	1240 tot 1260 MHz (niet bruikbaar in Frankrijk)	Voeding ontvanger	4 uitgangen 15 V DC - max. 2,5 A
RF-bandbreedte 4	1492 tot 1525 MHz (niet bruikbaar in Frankrijk)
