Blackmagic Design HyperDeck Studio 4K Pro

Van HyperDeck Studio HD tot 4K Pro: de stap naar Ultra HD

De HyperDeck Studio 4K Pro is ontworpen als het topmodel van de serie en behoudt de directe bediening en de "broadcast"-logica die de HyperDeck Studio-modellen succesvol hebben gemaakt, terwijl het platform wordt uitgebreid voor complete Ultra HD-workflows. Waar de op HD gerichte modellen zich concentreren op robuustheid en gebruiksgemak, voegt deze 4K Pro-versie de onmisbare bouwstenen van een moderne regie toe: 12G-SDI voor UHD-signalen, H.265-encoding in 4K om opslag te optimaliseren en een 10G-netwerk om ingest, playout en archivering te versnellen. Het resultaat: een 1U rackrecorder en -speler die is ontworpen om het tempo van veeleisende sets en volledige UHD-productiekettingen bij te houden.

Voor wie en voor welke toepassingen in studio, regie en postproductie

De HyperDeck Studio 4K Pro is bedoeld voor omgevingen waar betrouwbaarheid vooropstaat: uitzendingen, liveproducties, playout, multicam-opnames, DIT en postproductie. Voor opname is hij geschikt voor zowel langdurige registraties als het creëren van compacte H.265-masters, terwijl de verwachte compatibiliteit met ProRes en DNx behouden blijft voor uitwisseling met montagestations. Bij het afspelen is het apparaat een krachtig hulpmiddel voor vormgeving en grafische media dankzij "fill & key" in ProRes 4444. Bovendien kan het eenvoudig worden geïntegreerd in een SDI-ketting dankzij RS-422-bediening, triggering via SDI/timecode en netwerkbediening. In de praktijk kan hij, afhankelijk van de architectuur van je regie, dienstdoen als hoofdrecorder, back-upoplossing of speciale playout-speler.

Belangrijkste functies voor moderne UHD-workflows

Ultra HD tot 2160p60 en naadloze SDI/HDMI-integratie

Dankzij 12G-SDI en HDMI 2.0 ondersteunt het apparaat een breed scala aan normen en beeldfrequenties tot 2160p60, waardoor de overstap van een HD-set naar UHD-uitzendingen eenvoudiger wordt. Automatische formaatherkenning en ondersteuning voor meerdere normen maken het mogelijk om met meer zekerheid te schakelen tussen SD-, HD- en Ultra HD-bronnen, terwijl de bediening vertrouwd blijft voor gebruikers van traditionele broadcastrecorders.

H.265 10-bit in 4K: opslag en archivering optimaliseren zonder kwaliteitsverlies

De belangrijkste vernieuwing van deze 4K Pro-versie voor veel workflows is de mogelijkheid om in Ultra HD op te nemen met H.265, met een 10-bits kleurdiepte afhankelijk van het profiel (4:2:2 of 4:2:0). Hierdoor kan de bestandsgrootte voor archivering, overdracht of snelle opleveringen aanzienlijk worden verkleind, terwijl een robuust beeld behouden blijft voor kleurcorrectie en uitzendvereisten. H.264 blijft beschikbaar tot 1080p60, wat praktisch is voor compatibiliteits- of proxytoepassingen.

ProRes 4444 "fill & key": een UHD-grafische speler klaar voor uitzending

Voor vormgeving, titels en grafische elementen maakt ProRes 4444-weergave met "fill & key"-routering via de SDI-uitgangen A en B een nette integratie in een productieketting mogelijk, ook in Ultra HD. Dit is een groot voordeel ten opzichte van eenvoudigere spelers, omdat omslachtige omwegen worden vermeden en realtime keying met een scherp beeld en eenvoudige bediening wordt vergemakkelijkt.

10G-netwerk, USB-C en uitwisseling op afstand: ingest en playout versnellen

De 10Gb/s-Ethernetpoort is bedoeld voor omgevingen waarin media snel moeten worden verzonden en opgehaald, kopieën moeten worden geautomatiseerd of een reeks recorders moet worden aangestuurd. USB-C 3.1 Gen 2 maakt rechtstreekse opname op een externe schijf mogelijk en kan ook worden gebruikt als "webcam"-uitgang voor bepaalde streaming- en videoconferentie-integraties, naast configuratie en updates. Tot slot vormt FTP-upload op afstand een aanvulling op de workflowbenadering, doordat media kunnen worden uitgerold zonder fysieke manipulatie van de opslagmedia.

Broadcastbetrouwbaarheid: redundante voeding en bediening op het frontpaneel

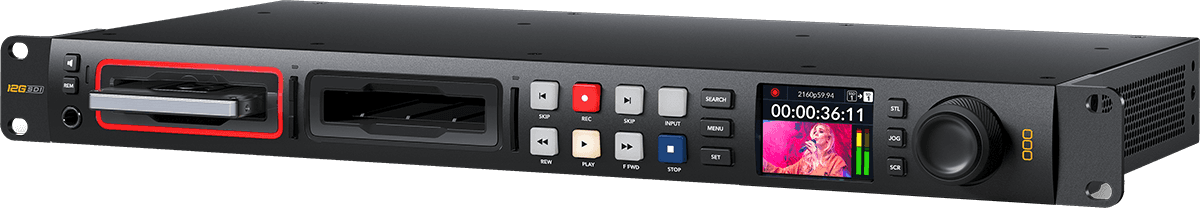

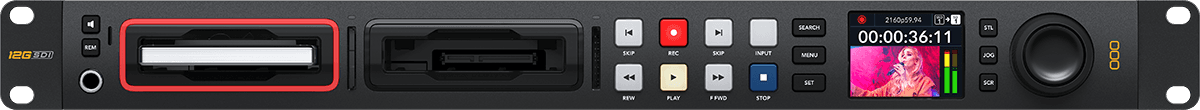

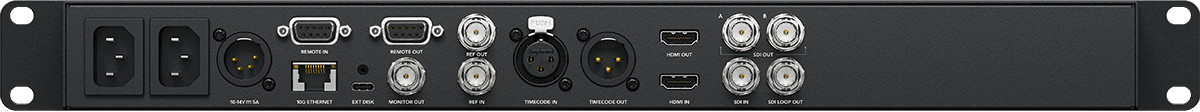

De HyperDeck Studio 4K Pro is ontworpen voor een ononderbroken werking en beschikt over twee interne redundante AC-voedingen, evenals een 4-polige 12V DC-invoer op XLR voor externe voeding of een accu. Tijdens het gebruik versnelt het complete frontpaneel (knoppen, elektronisch gekoppelde jog/shuttle-draaiknop, kleurenscherm) de dagelijkse handelingen: lokale bediening, monitoring, navigatie door clips en toegang tot de instellingen, met visuele herkenningspunten dankzij de indicatielampjes rond de SSD-sleuven en boven de SD-sleuven.

Technische specificaties

Categorie	draagbare videorecorder	Uitgangen	hoofdtelefoon, TM_SortiesEnregHomeStudio003, TM_SortiesEnregHomeStudio004, TM_SortiesEnregHomeStudio005, TM_SortiesEnregHomeStudio006, TM_SortiesEnregHomeStudio007, TM_SortiesEnregHomeStudio008, HDMI
Afstandsbediening	TM_ControleDistEnregHomeStudio001	Voeding	Externe voeding, 100 - 240 V wisselstroom - 50/60 Hz
Max resolutie	TM_ResolutionEnregHomeStudio005	Afbeelding	TM_AffichageEnregHomeStudio001
Opslag	TM_StockageEnregHomeStudio001, 2 SD / SDHC-poorten	Gewicht	2.53 kg
Ingangen	TM_EnregistHomeStudio002, TM_EnregistHomeStudio003, TM_EntreesEnregHomeStudio004, TM_EntreesEnregHomeStudio005	Afmetingen (mm)	482 x 236,4 x 44,2

SDI-video-ingangen	1	LCD-scherm	2,2 inch voor video, audio, timecode en menu's
SDI-video-uitgangen	2 (waarvan 1 12G-SDI-lus)	Timecode	1 x XLR-ingang, 1 x XLR-uitgang
SDI-monitoringuitgangen	1	Ingebouwd paneel	16 knoppen, draaiknop met elektronische koppeling, 2,2-inch kleurenscherm
SDI-bitsnelheden	270 Mb, 1,5G, 3G, 6G, 12G	Externe bediening	RS-422, start/stop via SDI en timecode, HyperDeck Ethernet-protocol, FTP-upload op afstand
HDMI 2.0-video-ingangen	1	Ethernet	10 Gb/s
HDMI 2.0-video-uitgangen	1	Computerinterface	1 x USB-C 3.1 Gen 2 (tot 10 Gb/s) voor opname op een externe schijf, webcamuitgang, configuratie en updates
Ingebouwde luidspreker	mono	SD	525i59.94 NTSC, 625i50 PAL
Hoofdtelefoonuitgang	6,35 mm-jack	HD	720p50/59.94/60 ; 1080i50/59.94/60 ; 1080p23.98/24/25/29.97/30/50/59.94/60 ; 1080PsF23.98/24/25/29.97/30
SDI-audio-ingangen	16 ingebouwde kanalen	2K DCI	2Kp23.98/24/25/29.97/30 DCI
SDI-audio-uitgangen	16 ingebouwde kanalen	Ultra HD	2160p23.98/24/25/29.97/30/50/59.94/60
HDMI-audio-uitgangen	8 ingebouwde kanalen	4K DCI	4Kp23.98/24/25/29.97/30 DCI
